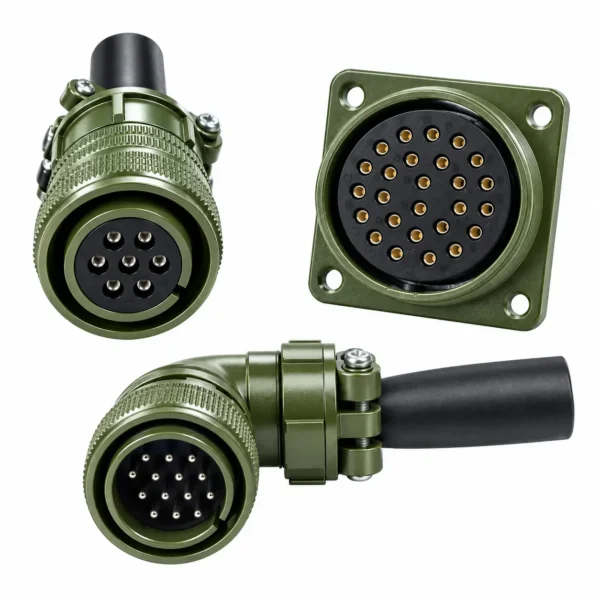

کانکتور MIL-5015
درجه حفاظت IP68 / IP67 | دوام مکانیکی ببیش از 500 مرتبه جفت شدن |
دمای کاری ℃ 55- تا 125+ | ولتاژ 150 تا 300 ولت |
کانکتورهای MIL-DTL-5015 از خانواده کانکتورهای دایرهای مقاوم هستند که برای ایجاد اتصالات مطمئن در تجهیزات صنعتی و سامانههایی با شرایط کاری سخت مورد استفاده قرار میگیرند. این کانکتورها با ساختار مستحکم، آرایشهای متنوع کنتاکت و مکانیزم اتصال قابل اطمینان، امکان انتقال پایدار توان و سیگنال را فراهم میکنند. تنوع در اندازه پوسته، تعداد کنتاکتها و شیوه نصب باعث شده است کانکتورهای 5015 در تجهیزات نظامی، ماشینآلات، سیستمهای کنترل، تجهیزات حملونقل و مجموعههای الکتریکی صنعتی کاربرد گستردهای داشته باشند.
مزایای کانکتور 5015
✔ ساختار مقاوم برای استفاده در محیطهای صنعتی و سخت
✔ تنوع در اندازه پوسته و تعداد کنتاکتها
✔ قابلیت انتقال مطمئن توان و سیگنال
✔ امکان استفاده در مدلهای مختلف نصب و اتصال
✔ مقاومت مناسب در برابر لرزش و تنشهای مکانیکی
✔ مناسب برای تجهیزات نظامی، صنعتی و حملونقل
✔ طراحی استاندارد برای ایجاد اتصال پایدار و قابل اطمینان

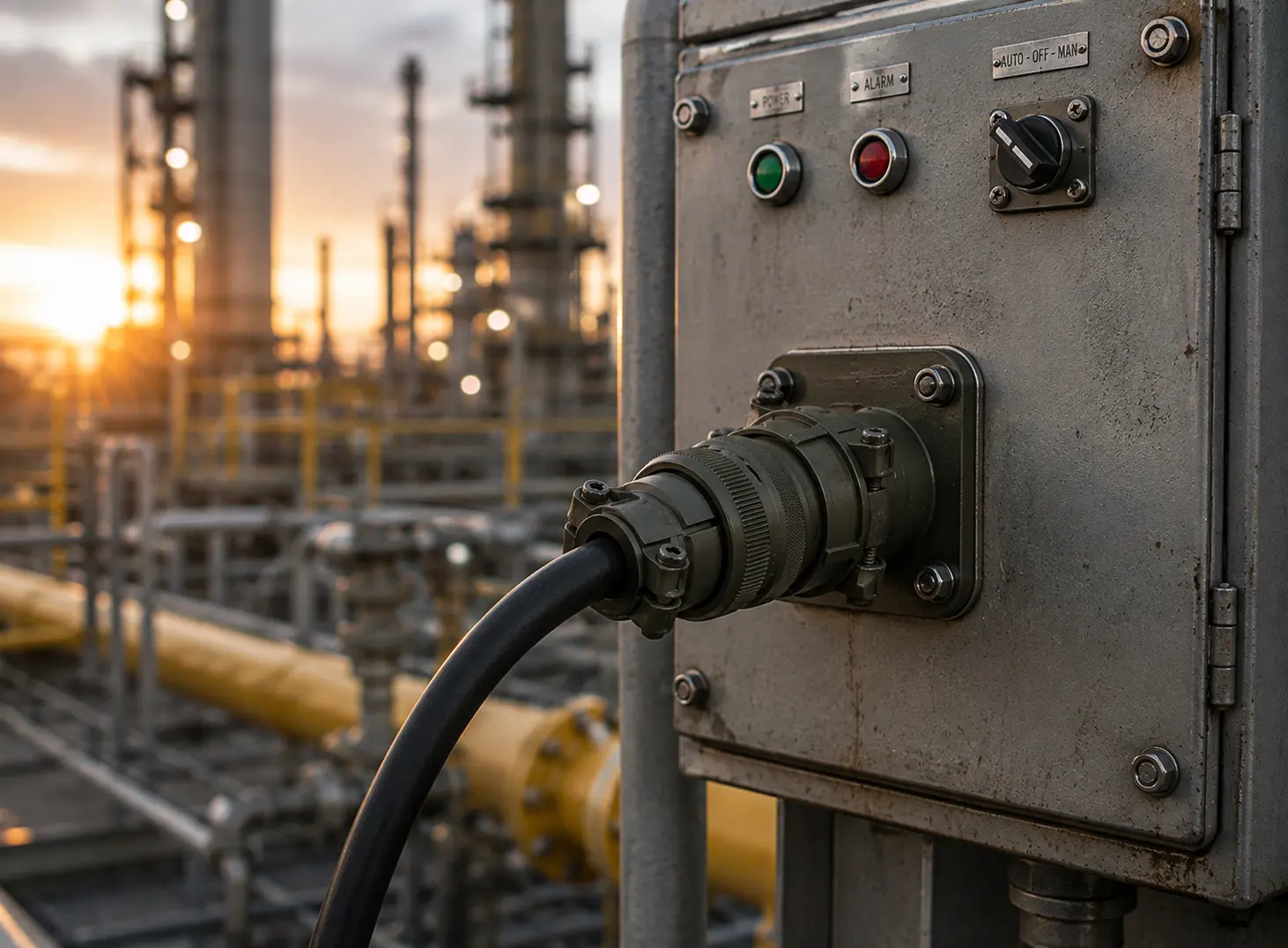

کاربرد ها
کانکتورهای 5015 به دلیل ساختار مقاوم و قابلیت اطمینان در انتقال توان و سیگنال، در تجهیزاتی به کار میروند که اتصال الکتریکی باید در برابر شرایط کاری سخت عملکرد پایداری داشته باشد. این کانکتورها در تجهیزات نظامی و دفاعی، ماشینآلات صنعتی، سیستمهای کنترل و قدرت، تجهیزات حملونقل، سامانههای الکتریکی و تجهیزات مخابراتی مورد استفاده قرار میگیرند و برای ایجاد اتصالات مطمئن در محیطهای دارای لرزش، تنش مکانیکی و شرایط صنعتی گزینهای مناسب محسوب میشوند.

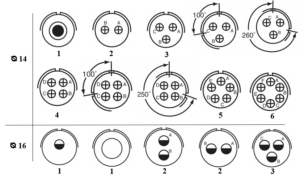

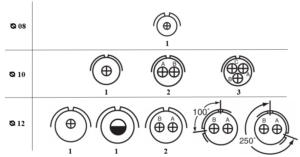

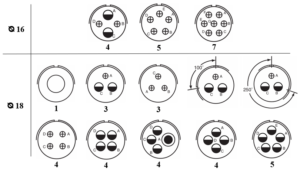

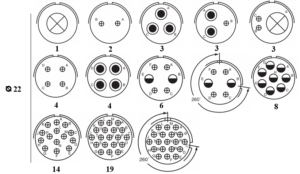

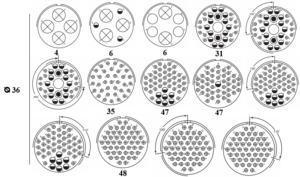

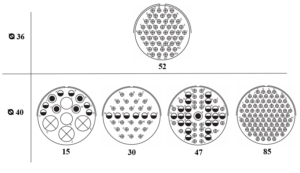

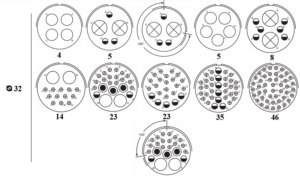

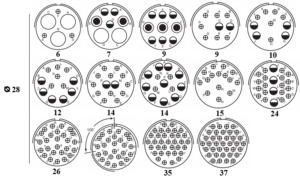

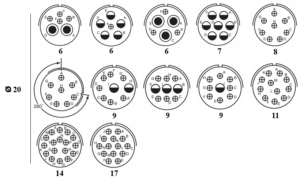

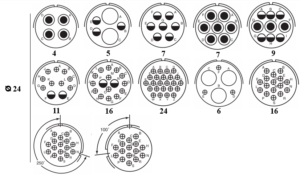

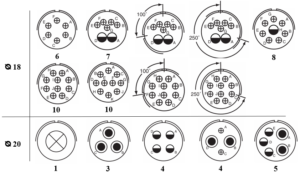

آرایشهای مقر کانکتور 5015
راهنمای اندازه پین:
مشخصات فنی کانکتورهای 5015
سری | ساختار | درجه حفاظت | محدوده دمایی |
سری I | نوع اتصال سیم به پین لحیمی | متغیر از IP55 تا IP67 | 55- تا ℃175+ |
سری II | نوع اتصال سیم به پین پرسی و دارای پینهای قابل تعویض از قسمت جلویی کانکتور (بخش جفتشونده با مزدوج) | متغیر از IP55 تا IP67 | 55- تا ℃175+ |
| سری III | نوع اتصال سیم به پین پرسی و دارای پینهای قابل تعویض از قسمت پشتی کانکتور (بخش اتصال کابل) | متغیر از IP55 تا IP67 | 55- تا ℃175+ |
کانکتورهای MIL-DTL-5015
نوعی کانکتور دایرهای استاندارد نظامی هستند که برای انتقال توان و سیگنال در محیطهای سخت طراحی شدهاند. این کانکتورها به دلیل استحکام مکانیکی بالا، مقاومت در برابر رطوبت، لرزش، خوردگی و تغییرات دما کاربرد گستردهای در صنایع نظامی، هوافضا، ریلی و تجهیزات سنگین دارند. طراحی آنها شامل پوسته فلزی مقاوم، پینها و سوکتهای متنوع با قابلیت جریاندهی بالا است. محدوده کاری دمایی این کانکتورها معمولاً از -55°C تا +125°C بوده و امکان پیکربندی در سایزها و تعداد کنتاکتهای مختلف وجود دارد.
مشخصه | مقدار |
| ولتاژ کاری | 150V – 300V |
جریان نامی | 5A – 50A |
| ولتاژ تست دی الکتریک | 1.5kV |
ارتعاش | 10Hz – 2000Hz |
| شوک مکانیکی | 500g |
دوام | بیش از 500 مرتبه جفت شدن |
| مه نمک | 48 ساعت |
رطوبتپذیری | %95 |
| محدوده دمایی | ℃125+ - ℃55- |
درجه حفاظت | IP67/IP68 |
