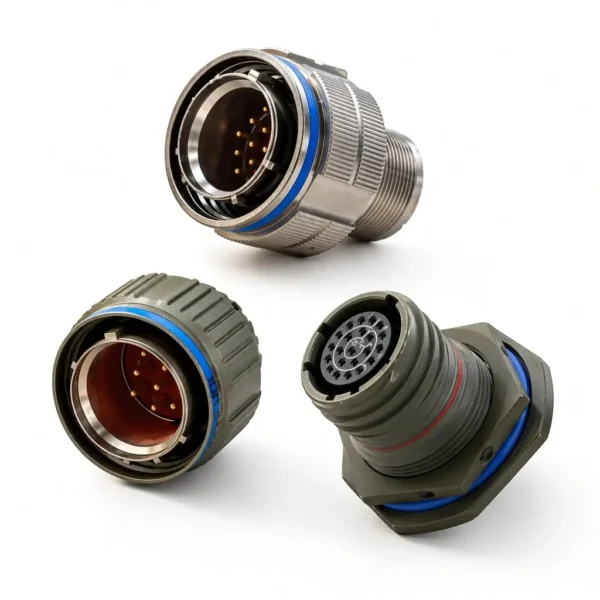

کانکتور MIL-38999
درجه حفاظت IP68 / IP67 | دوام مکانیکی 500 مرتبه جفت شدن |
دمای کاری ℃ 200- تا 175+ | ولتاژ 500V |
کانکتورهای MIL-DTL-38999 برای ایجاد اتصالات مطمئن در سامانههایی طراحی شدهاند که مقاومت مکانیکی، پایداری الکتریکی و عملکرد قابل اعتماد در شرایط سخت اهمیت بالایی دارد. این کانکتورها با ساختار دایرهای، پوسته مقاوم و مکانیزم کوپلینگ سریع، اتصال ایمن را حتی در محیطهای دارای لرزش و تنشهای مکانیکی فراهم میکنند. طراحی استاندارد و تنوع در آرایش کنتاکتها، جنس پوسته و نوع اتصال، این خانواده را به گزینهای مناسب برای تجهیزات نظامی و دفاعی، هوافضا، سیستمهای ارتباطی، تجهیزات ناوبری و سایر سامانههای حساس تبدیل کرده است.
مزایای کانکتور 38999
✔ طراحی مقاوم برای استفاده در شرایط سخت محیطی
✔ مکانیزم کوپلینگ سریع و مطمئن برای نصب و جداسازی
✔ تنوع بالا در تعداد و آرایش کنتاکتها
✔ قابلیت استفاده با انواع کنتاکتهای سیگنال و توان
✔ مقاومت مناسب در برابر لرزش، ضربه و تنشهای مکانیکی
✔ قابلیت استفاده در سامانههای نظامی، هوافضایی و صنعتی
✔ امکان انتخاب مدل متناسب با نوع نصب و نیاز پروژه
کاربرد ها

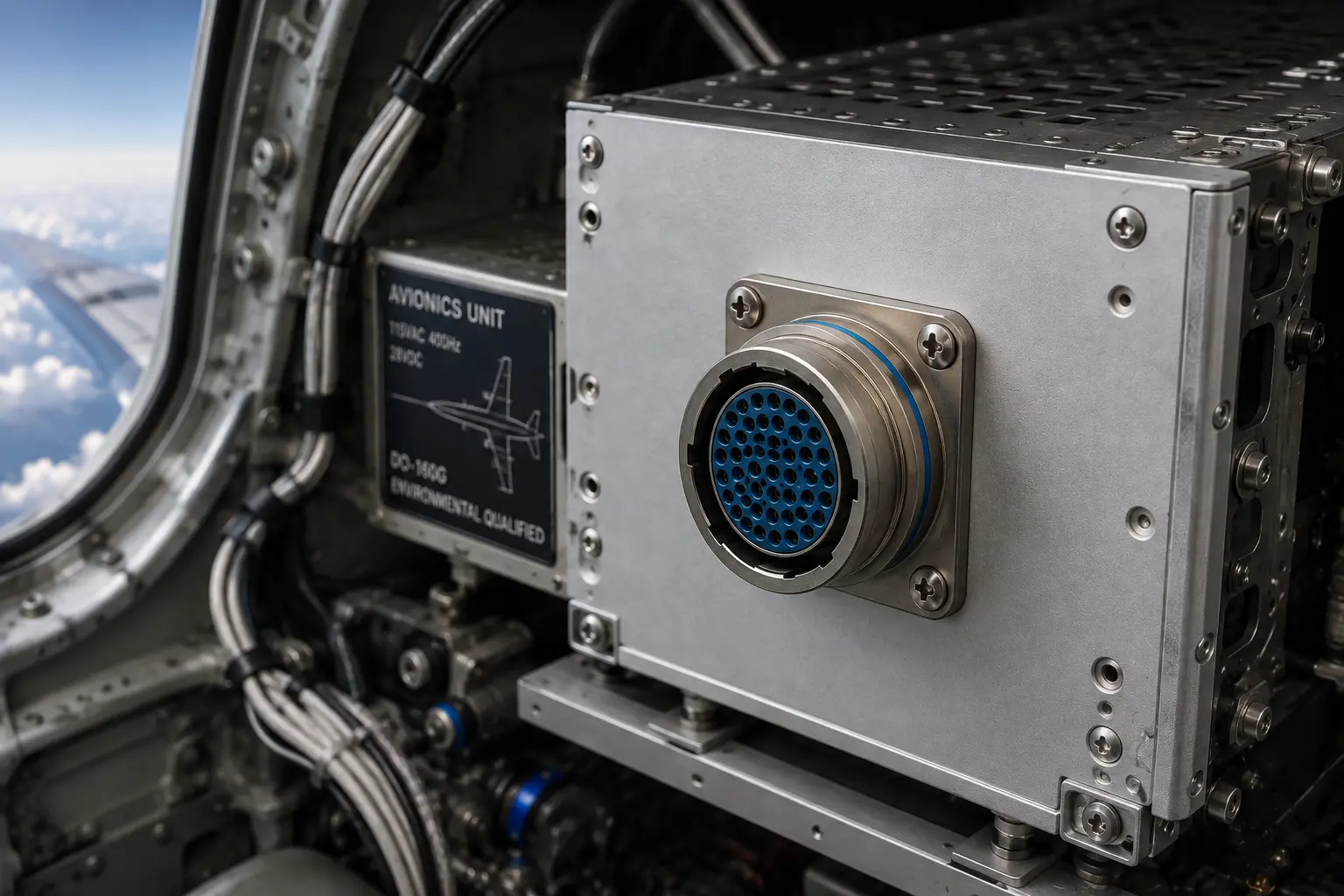

کانکتورهای 38999 برای سامانههایی مناسب هستند که اتصال الکتریکی باید در برابر لرزش، ضربه و شرایط محیطی سخت عملکرد قابل اعتمادی داشته باشد. این کانکتورها در تجهیزات نظامی و دفاعی، سامانههای هوافضایی و هوانوردی، تجهیزات ارتباطی، سیستمهای راداری و ناوبری، تجهیزات الکترونیکی و ماشینآلات صنعتی مورد استفاده قرار میگیرند و برای انتقال مطمئن توان، سیگنال و داده در تجهیزات حساس و حیاتی گزینهای مناسب به شمار میروند.

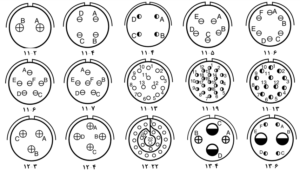

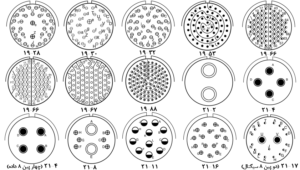

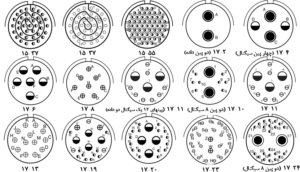

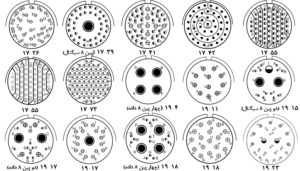

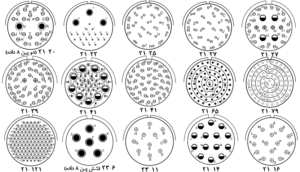

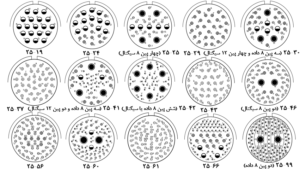

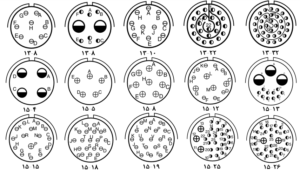

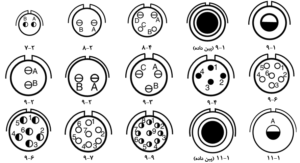

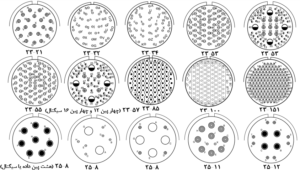

آرایشهای مقر کانکتور 38999
راهنمای اندازه پین:
انواع سریهای کانکتور 38999
ویژگی | سری(LJT) I | سری(JT) II | سری(TV) III | سری IV |
ساز و کار جفت شدن (Coupling Type) | بایونتی | بایونتی | رزوهای (Triple Start) | رزوه سریع (Breech) |
قابلیت ضد برخورد پینها هنگام اتصال (Scoop-proof) | دارد | ندارد | دارد | دارد |
| ویژگی ظاهری | – | ارتفاع کم | خود قفلشونده | – |
جدول فنی انواع پینها
سایز پین | قطر نامی (mm) | سایز سیم (AWG) | نرخ جریان (Amps) |
4 | 5/7 | 4 – 6 | 80 |
| 8 | 4/5 | 8 – 10 | 46 |
10 | 2/8 | 10 – 12 | 33 |
12 | 2/4 | 12 – 14 | 23 |
| 16 | 1/6 | 16 – 20 | 13 |
20 | 1 | 20 – 24 | 7.5 |
| 22 / 22M / 22D | 0/75 | 22 – 28 | 5 |
23 | 0/6 | 24 – 28 | 3 |
تفاوت پینهای 22 ، 22M و 22D
نام پین | قطر پین(mm) | هدف طراحی | بهترین بازه سیم (AWG) |
22 | 0/75 | کاربرد عمومی | 22 – 26 |
22M | 0/75 | متعادلسازی | 24 – 28 |
22D | 0/75 | دقت بالا ، لرزش و چگالی پین بالا | 22 – 28 |
کانکتورهای MIL-DTL-38999
نسل پیشرفتهتری از کانکتورهای دایرهای نظامی هستند که به دلیل وزن سبک، استحکام بالا و قابلیت اطمینان در صنایع حساس مانند هوافضا، نظامی، دریایی و مخابراتی بهکار میروند. این کانکتورها برای جایگزینی نسل قدیمیتر MIL-DTL-5015 طراحی شدهاند و ویژگیهای بهتری از نظر مقاومت مکانیکی و الکتریکی ارائه میدهند.
مشخصات کلیدی:
وزن کم و استحکام بالا: بدنه معمولاً از آلومینیوم با پوششهای مقاوم در برابر خوردگی (مانند کروم، نیکل یا کادمیم) ساخته میشود.
چگالی بالای پینها: امکان پشتیبانی از تعداد زیادی کنتاکت در ابعاد کوچک.
سیستم قفل سریع (Quick Coupling): اتصال و جداسازی سریع و مطمئن با مکانیزم قفل چرخشی یا فشار-چرخش.
مقاومت محیطی: ضد لرزش، رطوبت، گردوغبار و مقاوم در برابر شوکهای شدید.
محدوده دمای کاری: از ℃175+ – ℃65- بسته به نوع جنس بدنه و عایق.
مشخصات الکتریکی: پشتیبانی از ولتاژ تا حدود 500 ولت AC (RMS) و جریانهای متفاوت بسته به سایز پینها.
این کانکتورها در سه سری اصلی II ،I و III عرضه میشوند که هرکدام ویژگیهای خاصی از جمله عمق کمتر، آببندی بهتر یا مقاومت مکانیکی بیشتر دارند. به دلیل ابعاد کوچک و تراکم بالا، MIL-DTL-38999 انتخاب اول برای سیستمهای هوایی مدرن، تجهیزات نظامی و فناوری فضایی است
مشخصه | مقدار |
مقاومت عایقی | 1000Mꭥ ≤ |
| پایداری عایقی | 2 ثانیه در سطح دریا با ولتاژ 500Vrms |
| ولتاژ | 500V |
ارتعاش | 10Hz - 55HZ , 10g |
| شوک مکانیکی | 30g |
دوام عمومی | 500 مرتبه جفت شدن |
| دوام سری II | 250 مرتبه جفت شدن |
مه نمک | 96 ساعت |
| رطوبتپذیری | %98 در 10 سیکل 24 ساعته |
محدوده دمایی | ℃175+ - ℃65-
|
