کانکتور استوانه ای R
توضیحات
کانکتورهای نظامی R
کانکتورهای نظامی سری R برای اتصال مستقیم تجهیزات الکتریکی مختلف، ابزار آلات و تجهیزات اندازه گیری استفاده می شود. مزایای اصلی این سری عبارتند از: کانکتوری با ابعاد کوچک، وزن سبک، اتصال قابل اعتماد با کوپلینگ رزوه ای، دوام، درجه بالای حفاظت از گرد و غبار و رطوبت، رسانایی مناسب و استحکام دی الکتریک بالا.
مشخصات قطر و بدنه
| اندازه قطر | تعداد پین | ||||
|---|---|---|---|---|---|
| 20 ∅ | 2 | 3 | 4 | 5 | |
| 28 ∅ | 1 | 2 | 4 | 7 | |
| 32 ∅ | 1 | 8 | 12 | 14 | |
| 36 ∅ | 4 | 5 | 7 | 15 | |
| 40 ∅ | 3 | 9 | 14 | 16 | |
| 48 ∅ | 2 | 7 | 9 | 20 | 26 |
| 55 ∅ | 6 | 23 | 30 | 31 | 35 |
| 60 ∅ | 31 | ||||

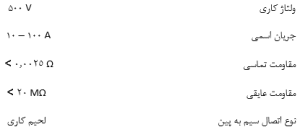

مشخصات الکتریکی
| مشخصه | مقدار |
|---|---|
| ولتاژ کاری | 500 V |
| جریان اسمی | 100 - 10 A |
| مقاومت تماس | < 0.025 Ω |
| مقاومت عایقی | < 20 MΩ |
| نوع اتصال سیم به پین | لحیم کاری |
مشخصات مکانیکی و محیطی
| مشخصه | مقدار |
|---|---|
| ارتعاشات (شتاب پیک شوک) | 100–200 Hz, 100 m/s² |
| شوک مکانیکی (شتاب پیک شوک) | 250 m/s² |
| رطوبت | (92±9)% در 4±3°C |
| دمای کارکرد | ±100°C |
